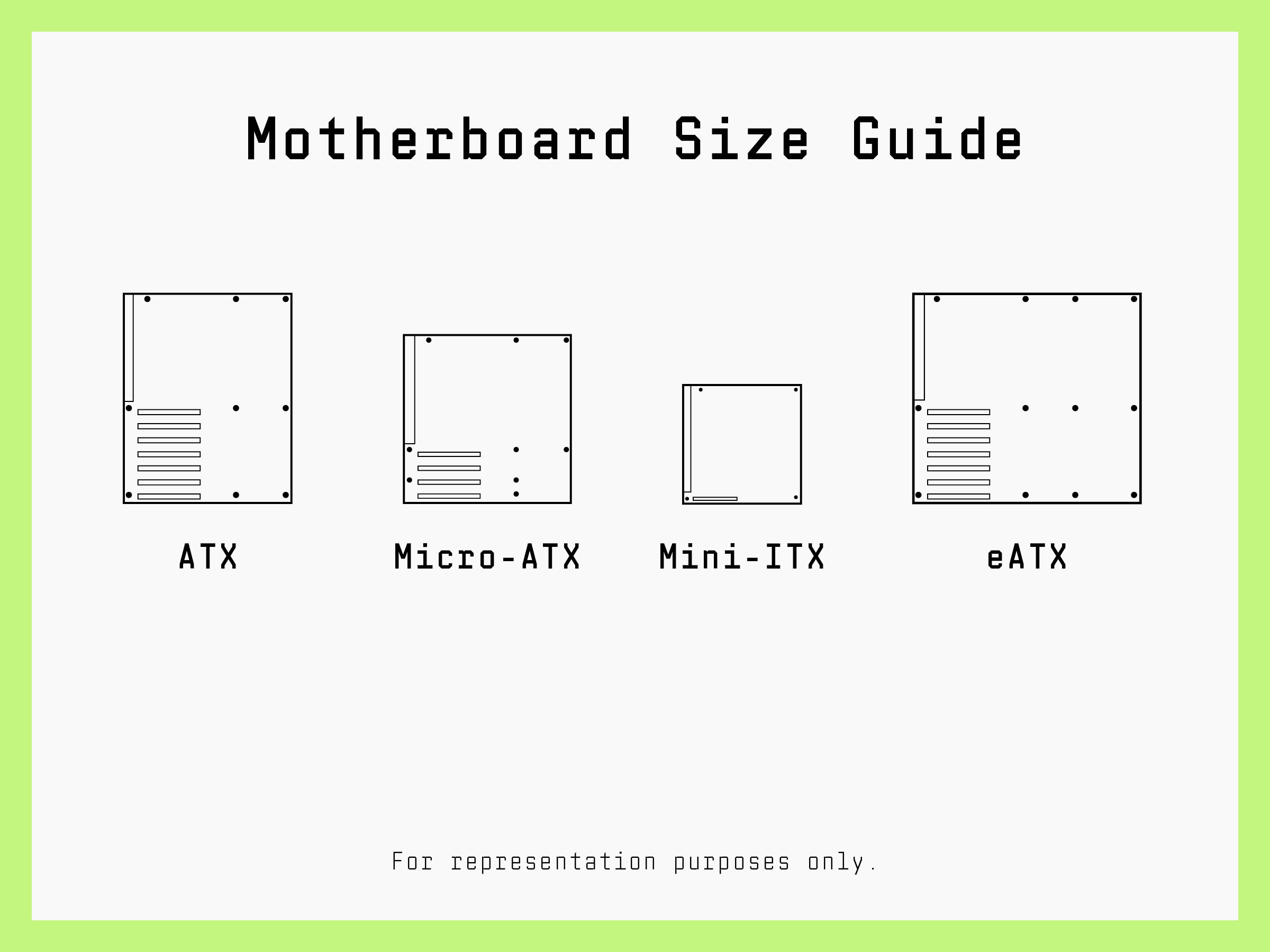

Apa Saja Ukuran Motherboard yang Berbeda?

Ketika Anda pertama kali belajar cara merakit pcsemuanya mungkin tampak sangat rumit, tetapi salah satu hal yang paling membingungkan yang akan Anda temui adalah ukuran motherboard. Bergantung pada jenis casing yang Anda beli untuk rakitan Anda (dan jenis perangkat keras apa yang ingin Anda masukkan ke komputer secara umum), Anda dapat memiliki banyak pilihan ukuran yang berbeda. Di bawah ini saya akan membahas semua iterasi motherboard modern utama dan artinya.

Ingin mempelajari lebih lanjut tentang game atau perlengkapan PC? Pastikan untuk melihat panduan kami untuk Keyboard Gaming TerbaikBahasa Indonesia: Mouse Gaming TerbaikBahasa Indonesia: Headset Gaming TerbaikDan Kontroler Game Terbaik.

Dapatkan akses tak terbatas ke BERKABEL. Dapatkan pelaporan terbaik yang terlalu penting untuk diabaikan begitu saja Rp 2,50 $1 per bulan selama 1 tahun. Termasuk akses digital tanpa batas dan konten eksklusif khusus pelanggan. Berlangganan Hari Ini.

Jika Anda membeli sesuatu menggunakan tautan dalam cerita kami, kami mungkin memperoleh komisi. Ini membantu mendukung jurnalisme kami. Pelajari lebih lanjut.

Apa itu ATX?

Pernahkah Anda bertanya-tanya mengapa kebanyakan motherboard komputer modern terlihat sama? Itu karena hampir semuanya menggunakan ATX, standar untuk motherboard, catu daya, dan casing desktop yang menentukan ukuran, posisi, dan penyaluran daya. Seperangkat aturan ini membantu setiap komponen bekerja sama, apa pun produsennya.

Untuk keperluan kita, kita tertarik pada dimensi fisik. Beberapa elemen, seperti ukuran dan lokasi port di bagian belakang, konsisten di semua variasi ATX. Aspek standar lainnya, seperti lebar dan panjang papan, ditunjukkan dengan akronimnya sendiri, yang membantu Anda mengidentifikasi ukuran dan kompatibilitas dengan cepat.

Hanya ATX

ATX adalah nama standar sekaligus cara kami menyebut ukuran yang paling umum. Jika Anda pernah membuka sisi casing komputer, faktor bentuk ini mungkin tampak familier. Berukuran 305 x 244 mm (12 x 9,6 inci), motherboard berukuran ini memiliki cukup ruang untuk empat slot RAM atau lebih, beberapa kartu PCIe dengan berbagai panjang, dan dua hingga empat slot M.2.

Misalnya: ASUS TUF Gaming B650-Plus WiFi ($200) adalah motherboard ATX ukuran penuh untuk platform AMD AM5. Motherboard ini memiliki empat slot RAM, dua slot M.2, dan satu slot PCIe 5.0.

Ini adalah pilihan yang bagus untuk hampir semua rakitan PC, mulai dari pemeriksa email di ruang keluarga hingga perangkat game yang canggih. Biasanya motherboard ini adalah yang pertama dirilis saat generasi baru diluncurkan, dan memiliki semua fitur dan opsi baru tanpa membayar harga mahal. Anda tidak memerlukan komputer mewah untuk menikmati manfaatnya, karena motherboard ATX juga tersedia dalam berbagai macam anggaran dan rangkaian fitur.

Mikro ATX

Pilihan yang sedikit lebih kecil, micro ATX (atau singkatnya mATX) semakin umum, berkat peningkatan energi dan efisiensi termal yang terus-menerus. Papan ini memiliki lebar yang sama dengan papan ukuran penuh, tetapi diperpendek di salah satu ujungnya menjadi persegi berukuran 244 x 244 mm. Anda juga akan menemukan banyak pilihan dan fitur yang sama seperti yang ada di papan ATX, tanpa kenaikan harga yang terlalu besar, menjadikannya pilihan populer untuk PC gaming kelas menengah.

Misalnya: Harga terjangkau MSI Pro B760M-P ($99) memiliki slot CPU untuk chip Intel generasi terbaru, slot PCIe 4.0, dan hanya satu slot M.2.

Ukuran persegi yang lebih kecil juga memberikan fleksibilitas dalam memilih casing. Sementara sebagian besar casing yang sesuai dengan papan ATX memiliki desain menara yang sama, casing mATX menawarkan berbagai macam tata letak, orientasi, dan bentuk. Casing ini juga dapat dipasang di ruang yang lebih kecil seperti rak buku dan pusat hiburan, sehingga sangat cocok untuk ruangan yang membutuhkan daya komputasi tinggi tetapi tidak ingin terlihat mencolok.

Mini ITX

Mini ITX adalah ukuran terkecil yang mungkin Anda temukan saat merakit komputer di rumah. Motherboard ini sangat ringkas dan berbentuk persegi seperti papan mATX, tetapi dengan pelindung IO berukuran sama di bagian belakang. Anda biasanya hanya akan menemukan hal-hal penting di sini dalam hal konektivitas onboard, dengan satu slot PCIe, dua slot memori, dan satu slot M.2.

Misalnya: Gigabyte A520I ($110) berkurang menjadi dua slot RAM, satu drive M.2, dan satu jalur PCIe dengan panjang penuh. Jika Anda ingin membangun menggunakan papan ITX, Anda harus merencanakan dengan batasan yang sama.

Karena ukurannya, papan ini sering kali dibanderol dengan harga premium, bahkan untuk model dasar. Untuk sistem produksi atau permainan kelas atas, Anda harus membayar lebih mahal daripada alternatif ATX atau mATX yang sebanding, jika Anda dapat menemukan fitur yang sama. Perakit berpengalaman menyukai fleksibilitas dan casing kecil yang dimungkinkan oleh motherboard ini, tetapi motherboard ini tidak cocok untuk mereka yang lemah hati. Membangun dan merawat sistem kecil berarti bekerja di ruang sempit dan menemukan komponen yang sesuai dengan toleransi yang ketat.

eATX

Setelah membahas papan yang lebih kecil, kita dapat beralih ke penawaran yang lebih besar, yang paling umum adalah eATX. Papan ini biasanya memiliki panjang yang sama dengan papan ATX standar, tetapi sedikit lebih lebar. Lebarnya dapat sedikit bervariasi, jadi pastikan untuk memeriksa kembali catatan casing Anda untuk mengetahui lebar yang didukung jika Anda merakit komputer.

Misalnya: Sebuah motherboard yang benar-benar buas, MSI MEG X670E ACE ($700) memiliki tiga slot PCIe 5.0, empat slot M.2 di bawah heatsink, dan sejumlah besar port USB baik di panel belakang maupun di dalam casing.

Ruang ekstra ini berarti lebih banyak ruang untuk komponen, umumnya lebih banyak slot memori, dan terkadang soket untuk CPU kedua. Anda hanya akan menemukan ini di sistem kelas atas yang ditujukan untuk beban kerja berat yang membutuhkan banyak tenaga kuda, atau motherboard game yang membutuhkan ruang untuk aktivitas seperti pendinginan cair dan overclocking.

Ukuran Lainnya

Tidak ada aturan yang mengatakan bahwa produsen harus menggunakan standar ATX. Beberapa sistem prarakitan dari merek-merek besar mungkin memilih bentuk yang berbeda agar lebih mudah diproduksi. PC gaming kelas atas juga dapat menggunakan motherboard khusus agar dapat dipasang ke dalam casing yang lebih kecil atau lebih khusus. Bahkan ada sistem yang lebih ringkas, seperti platform Intel NUC, yang menggunakan motherboard khusus yang dapat memasang CPU secara permanen.

Apple juga merupakan pengecualian penting, menggunakan seperangkat standar yang berbeda untuk membangun papan logika, istilah Apple untuk motherboard. Hal ini masuk akal, mengingat faktor bentuk yang baru dari jajaran komputernyatetapi hal itu membuat peningkatan atau penggantian komponen menjadi jauh lebih sulit.

Meski begitu, jika Anda merakit komputer, Anda hampir pasti mencari salah satu varian motherboard ATX. Yang mana yang Anda pilih akan bergantung pada pilihan casing, rangkaian fitur yang diinginkan, dan berapa banyak komponen yang ingin Anda masukkan ke dalamnya. Jika Anda ingin bantuan dalam perencanaan, pastikan untuk memeriksa panduan membangun komputer lengkap.
